基于MTCA總線的信號采集與回放系統

返回列表 來源：坤馳科技 查看手機網址
掃一掃!基于MTCA總線的信號采集與回放系統掃一掃!
 瀏覽：- 發布日期：2016-04-05 09:23:00【大 中 小】

 系統規格：

系統基于MTCA總線構架,，多可集成6塊SDR14高速數據采集,、回放板卡，高效MTCA控制器,，堅固型機箱,，北京坤馳科技有限公司也此次實現了數據采集、回放,、傳輸為一體的一站式解決方案,。

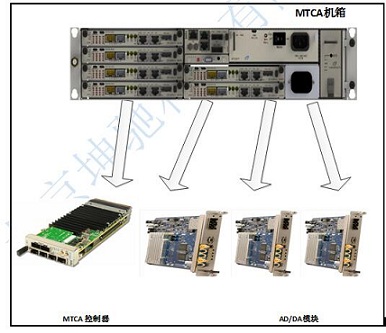

系統整體圖：


 系統整體框圖

整個系統包括如下幾個部分：

1. SDR14 –MTCA AD和DA集成于同一塊板卡，數據轉換效率高,。

AD卡參數指標：
  •  2通道14bit精度800MS/s采集模塊
  •  50 歐姆AC耦合,，輸入信號滿幅度2.2Vpp
  •  模擬輸入帶寬550Mhz
  •  支持外部時鐘輸入
  •  板載500MB存儲
  •  MTCA 3U 2槽位
DA卡參數指標：
  •  2通道14bit精度1.6GS/s 回放模塊
  •  50歐姆AC耦合，輸出信號滿幅度1Vpp
  •  模擬輸出帶寬800Mhz
  •  支持外部時鐘輸入
  •  板載500MB存儲
  •  MTCA 3U 2槽位

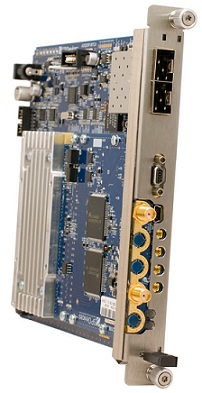

板卡實物


2. UTC002系列MTCA控制器具體指標如下,。

  •  400MHz RISC CPU處理器,
  •  64MB的DDR用于MTCA系統載板控制和機架資源管理
  •  配備SAS/SATA,、GbE
  •  無線/GPS時鐘
  •  帶有擴頻能力的光纖時鐘
  •  藍、紅,、黃,、綠LED狀態指示燈
  •  Linux 2.6 嵌入式操作系統
  •  兼容IPMI 2.0 協議
  •  兼容HPM.1協議

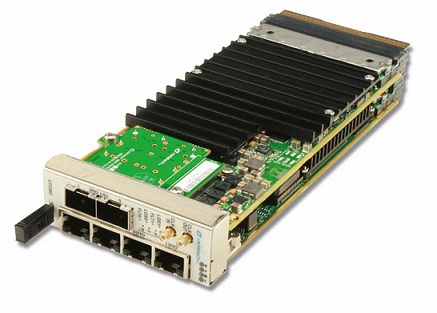

 MTCA控制器

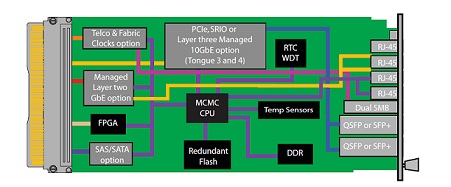

         UTC002控制器原理圖如下：

 utc002控制器原理圖

3．機箱信息
  •  尺寸：19” x 2U x 14.2”
  •  兼容MTCA.4規格的后IO設計，適用于高能物理等應用
  •  多可裝載6塊MTCA.4卡,，AMCs和TRMs雙模塊
  •  單個MCH和靈活的電源模塊選項,，集成度高
  •  適用高速12.5GHz MTCA連接器
  •  可移動的空氣過濾器、電源模塊,、風扇托盤
  •  單/雙 500W AC或單/雙796W DC 標準電源,，其他選項可選
  •  遠程警告和后置JSM
  •  實用、美觀的電纜管理
  •  兼容RoHS

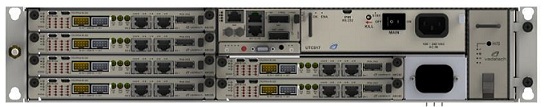

   機箱信息圖

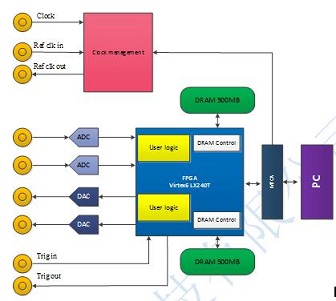

AD/DA內部模塊:

AD/DA內部模塊
系統配套軟件

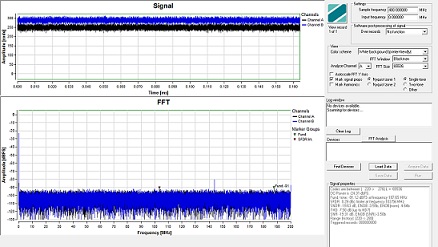

  •  系統自帶軟件ADCaptureLab

系統自帶軟件ADCaptureLab

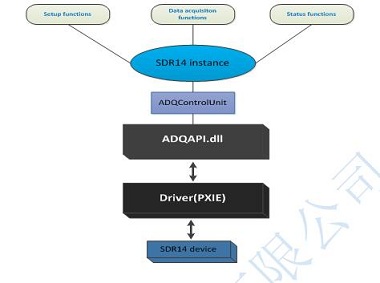

  •  提供matlab、c/c++的用戶二次開發API
