大型物理實驗裝置在運行過程中會產生高速粒子的碰撞，從而產生極短的電磁脈沖,，其頻率極高,。若采用客戶最容易想到的數字示波器方案，將無法滿足后端數據的實時存儲與信號處理需求,。此外,，監測多個傳感器的數據，需要數百個通道之間保持極高的同步性,，這意味著即使采用大量的多通道緊湊型數字示波器組網,，也會面臨高昂的成本與復雜的同步問題。
另一方面,，實驗中的瞬態現象對多通道采集同步性提出了嚴苛要求,。特別是實驗運行時產生的高頻電磁脈沖和瞬態磁場，可能導致傳統電纜傳輸?shù)挠|發信號失真,。因此,，需要采用光纖傳輸或其他信號隔離技術，確保同步信號的完整性,。根據項目的實際需求,，系統需要同步采集多種物理量（如電磁場、光譜輻射,、粒子通量等）,，同時具備跨頻段、跨量綱的同步觸發與時間戳對齊能力,。這些高要求對于數字示波器的方案而言,，非常困難。
結合上述兩方面的要求,，可以判斷需采用多臺數字化儀構建分布式采集陣列,，并最終形成一套復雜而龐大的數據采集系統,，具體理由參見表1。數字化儀采集陣列,，顧名思義由多臺數字化儀構成,，適用于需要多通道高精度同步采集的環境，特別適用于大型物理實驗,、核聚變,、陣列雷達、MIMO等需要多通道采集的應用場合,。

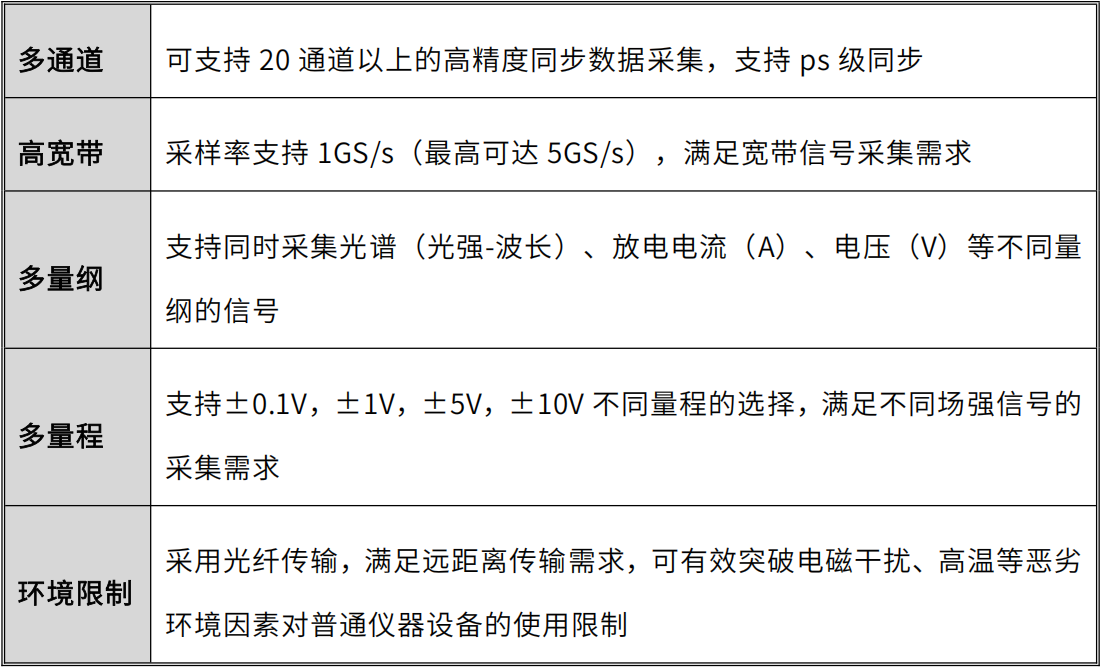

表1 數字化儀采集陣列的優勢可同時滿足上述需求
最后還有一點,，即普通臺式儀器通常需額外配置GPS或IEEE1588同步模塊才能達到μs級同步，普通PCIe等模塊化儀器在配備性能良好的時鐘同步板后才能達到ns級同步,，而VPX架構采用背板級參考時鐘分發系統則可實現ps級同步,。由于該實驗所需的采集通道數以千計，通道之間的同步問題非常嚴峻,，因此必須選擇基于VPX架構的方案,。事實上，VPX架構本身就具備高性能,、高可靠性和模塊化的特點,，所以在航空航天、國防等領域得以廣泛應用,。
由此可見,，采用基于VPX架構的數字化儀采集陣列應該可以滿足本項目嚴苛的技術指標要求，是應對該項目技術挑戰的最優解決方案,。
坤馳科技設計的系統采用標準上架式機柜部署（參見圖1），核心組件包括：
多臺采集機箱： 基于高性能模塊化架構（參見圖2）,，每個槽位插入高速數字化儀模塊,。

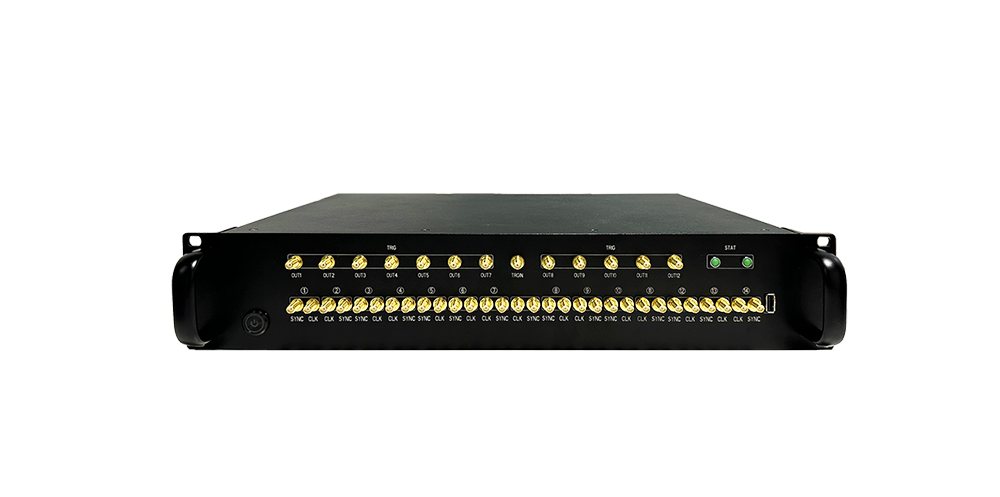

集中式同步機箱： 為整個系統提供統一、高精度的時鐘源和觸發源（參見圖3）,。
光纖交換網絡： 實現采集數據的高速,、抗干擾傳輸至后端處理單元。
光譜信號通過光電轉換設備接入采集機箱,，系統通過集中式同步機箱確保所有采集通道的嚴格時間同步,。后端采用光纖網絡傳輸數據，用戶可通過Web版統一控制軟件對所有采集設備進行配置,、監控和數據分析,。

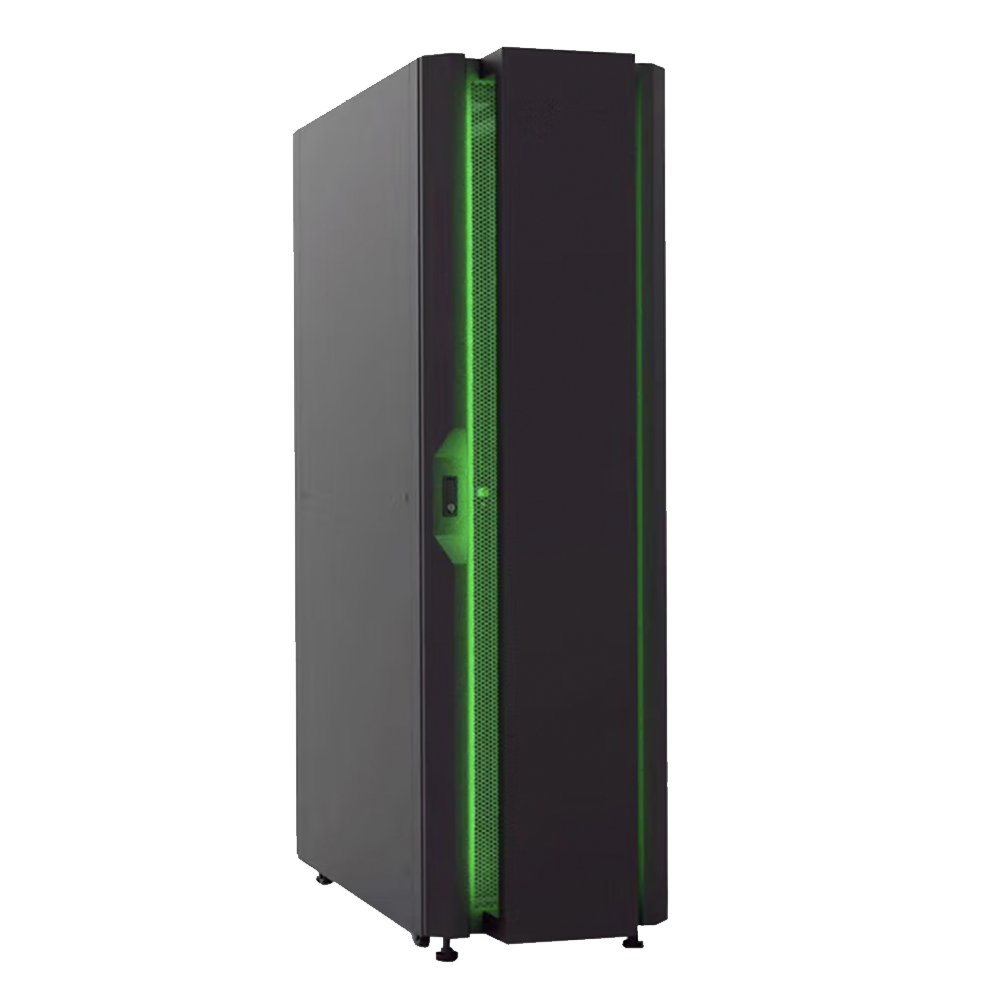

圖1. 上架式機柜實物圖

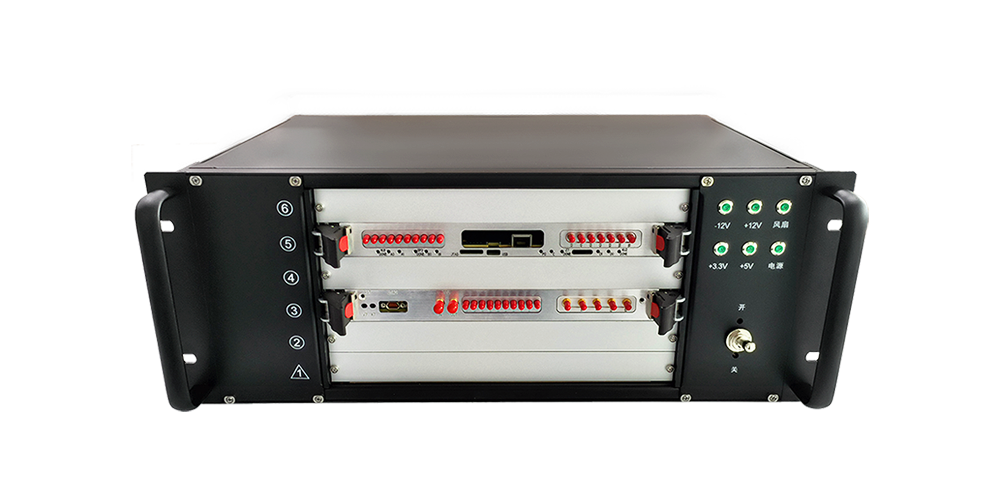

圖2. 基于VPX架構的采集機箱（示意圖）
系統中最核心的是采集部分，具有以下特點：
● 每臺采集機箱基于高性能模塊化架構,，通過背板高速總線（如PCIe）進行數據交互,。
● 采用的坤馳科技自研高速數字化儀模塊,，具備高采樣率（1GS/s及更高）、高分辨率（14位）,、多通道（例如本項目采用2通道） 同步采集能力,。
●單機箱可擴展支持?jǐn)?shù)十通道同步采集，系統可通過增加機箱靈活擴展至數百通道（圖4示意了一個小規模的系統）,。
● 數字化儀基于高性能FPGA架構,，支持定制化算法開發與實時處理。

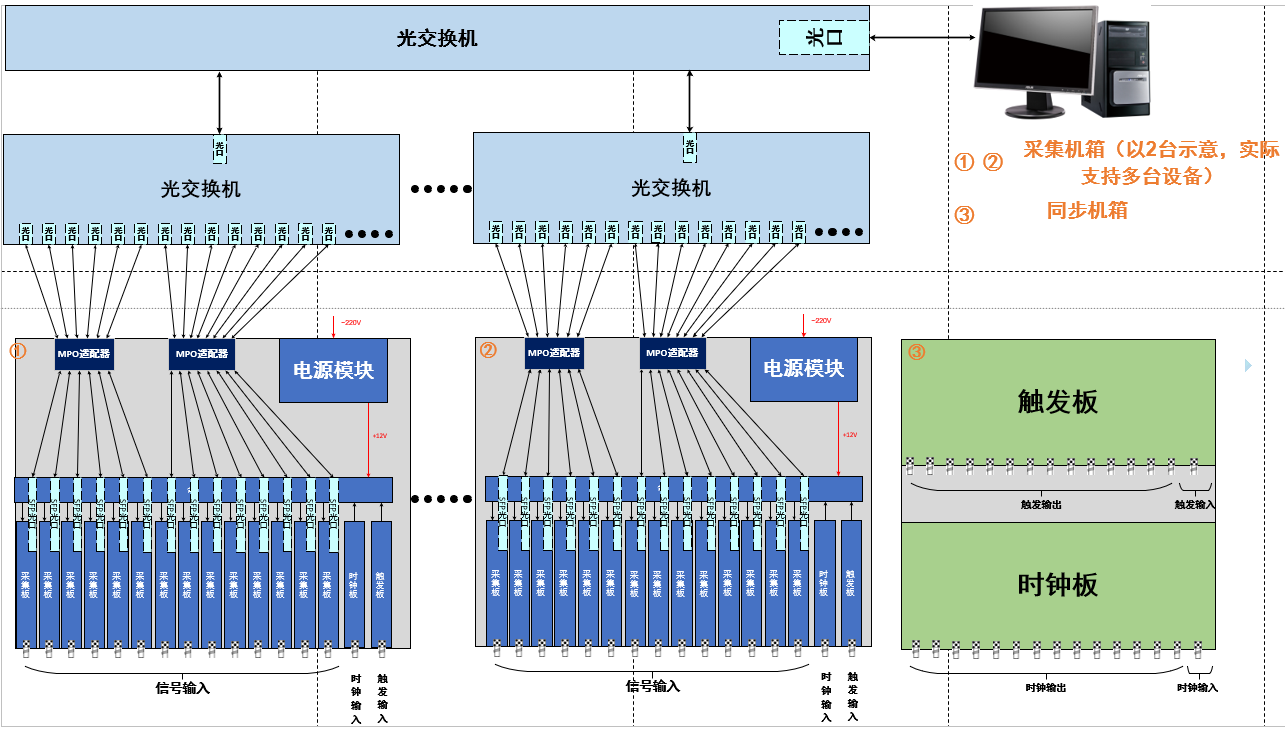

圖4. 系統硬件架構示意圖
高精度同步采集：為保證多通道高精度同步采集,，如前文所述,，需在硬件層面采用外部時鐘板為整套系統提供統一時鐘源，并采用外部觸發板為整個系統采集提供統一觸發源,，最終保證采集的同步精度,。再通過軟件層面對數字域信號進行相位對齊校準，完善硬件層由芯片自身特性帶來的確定性延遲,，最終實現該多通道高精度采集陣列的時間同步優于200ps,。

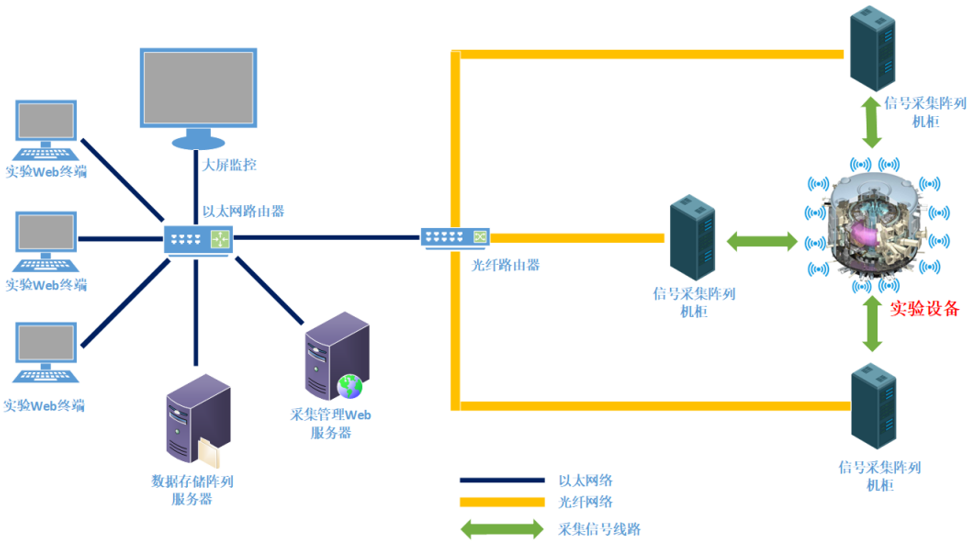

創新技術架構：坤馳科技提供完整的軟硬件協同解決方案（如圖5所示），不僅能夠顯著降低客戶的二次開發成本,，而且具有以下創新優勢：
①軟件采用Web界面設計（如圖6所示）,，可用性、安全性及可擴展性更高,；
②大數據存儲處理技術可輕松應對高速采集的海量數據,；
③大量采用開源技術和代碼，不會受制于外部制裁和干擾,；
④云原生架構的容器化部署,、微服務化設計和自動化運維等技術可做到更快交付；
⑤用戶終端免部署,，采用瀏覽器即可對系統狀態,、采集任務、采集數據等信息進行管理查看,，方便易用,。

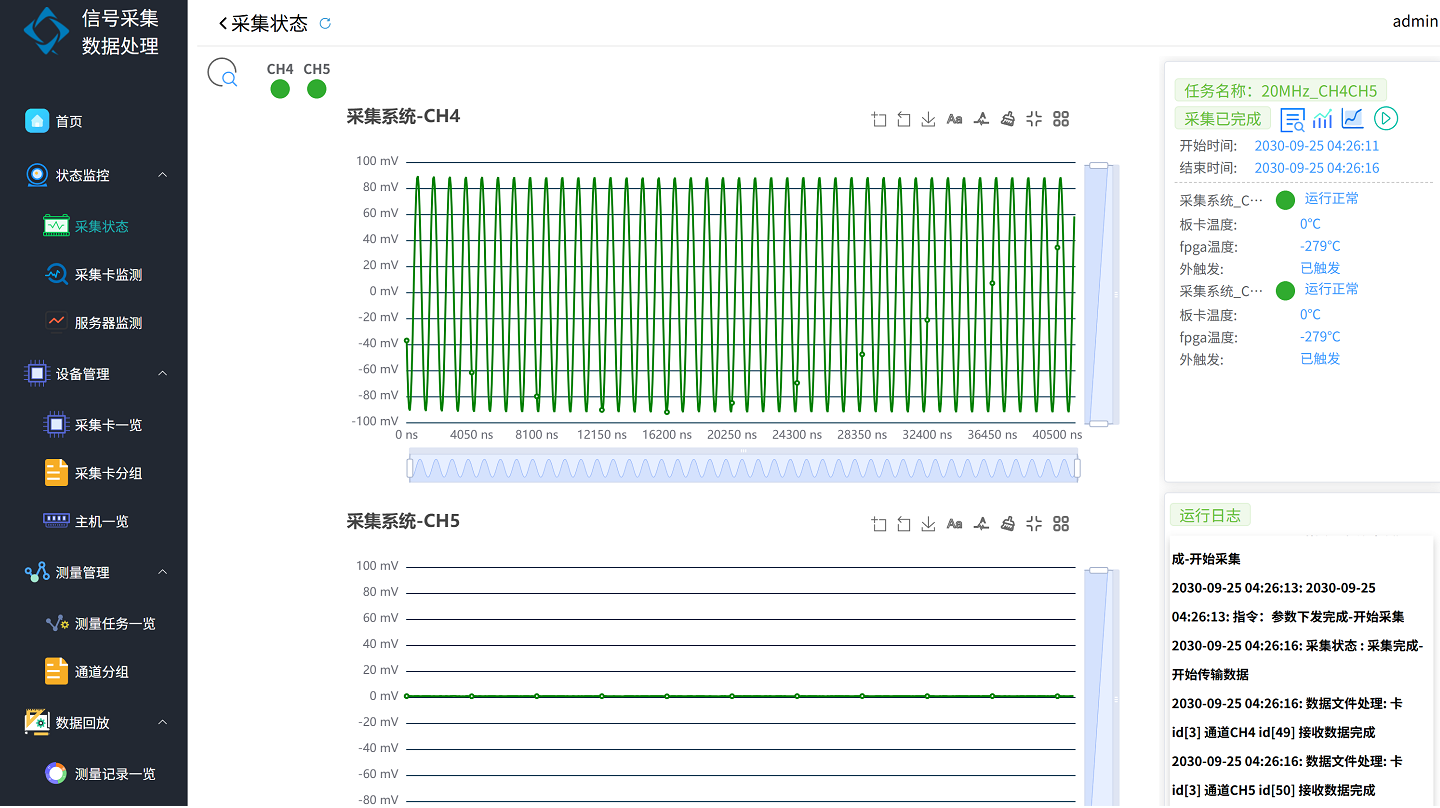

圖6. Web應用開發的軟件界面
