另一方面,，在輝光放電平臺中,，等離子體瞬態現象（如粒子逃逸、磁場畸變,、光譜輻射脈沖等）對多通道采集同步性也提出了嚴苛要求,。特別是聚變裝置運行時產生高頻電磁脈沖（HPM）和瞬態磁場,，可能導致傳統電纜傳輸?shù)挠|發信號失真，因此需采用光纖傳輸（如中光交換機方案）或差分信號隔離技術,，確保同步信號的完整性,。根據項目的實際需求，該系統需要同步采集電磁場（μs級動態范圍）,、光譜輻射（ns級脈沖）,、粒子通量（kHz~MHz頻段）等多維數據，同時具備跨頻段,、跨量綱的同步觸發與時間戳對齊能力,。上述的多通道同步性、跨量綱同步觸發等高要求對普通場景下更為實用的數字示波器而言,，確實太過困難,，因此該平臺也不適合采用數字示波器方案。

結合以上兩個實驗平臺的要求,，可以判斷需采用多臺數字化儀構建分布式采集陣列,，并最終形成一套復雜而龐大的數據采集系統，具體理由參見表1,。數字化儀采集陣列,，顧名思義由多臺數字化儀構成，適用于需要多通道高精度同步采集的環境,，特別適用于核聚變,、大型物理實驗、陣列雷達,、MIMO等需要多通道采集的應用場合,。

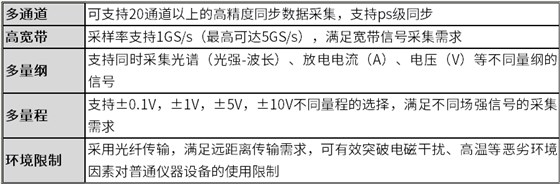

表1 數字化儀采集陣列的優勢可同時滿足上述需求

最后還有一點，即普通臺式儀器通常需額外配置GPS或IEEE1588同步模塊才能達到μs級同步,，普通PCIe等模塊化儀器在配備性能良好的時鐘同步板后才能達到ns級同步,，而VPX架構采用背板級參考時鐘分發系統則可實現ps級同步。由于該實驗所需的采集通道數以萬計,，通道之間的同步問題非常嚴峻，因此必須選擇基于VPX架構的方案,。事實上,，VPX架構本身就具備高性能、高可靠性和模塊化的特點,，所以在航空航天,、國防等領域得以廣泛應用。

由此可見,，采用基于VPX架構的數字化儀采集陣列應該可以滿足本項目嚴苛的技術指標要求,，是應對該項目技術挑戰的最優解決方案。

整個系統采用上架式機柜設計（參見圖1），主要包含2臺采集機箱（參見圖2）,、一臺同步機箱（參見圖3）,、三臺光纖交換機箱。光譜平臺將光信號通過光電調制器轉換為電信號接入采集機箱,?？紤]到等離子實驗中常涉及動態、瞬態過程的觀測,，對信號采集觀測同步性極高,，同步機箱中的時鐘板與觸發板需設計后為整個系統提供統一的時鐘源。后端采用光纖交換機將采集信號傳遞至后端主機設備,，通過Web版上位機界面對多臺設備進行統一觀測部署,。

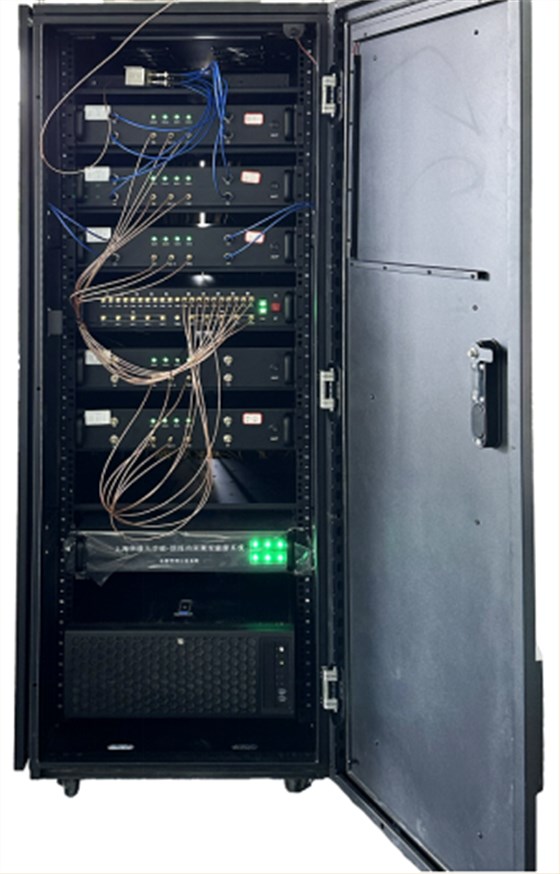

圖1. 上架式機柜實物圖

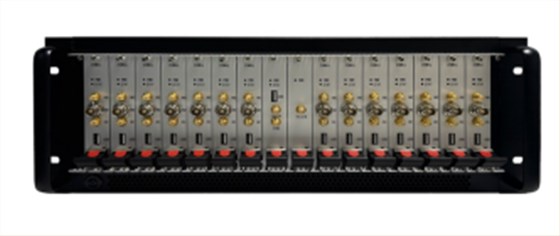

圖2. 基于VPX架構的采集機箱

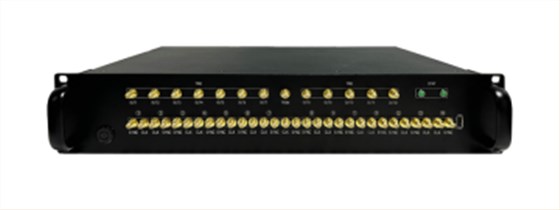

圖3. 同步機箱

系統中最核心的是采集部分，其中采集機箱按前文介紹需采用VPX架構,，每個槽位均支持獨立數字化儀,，通過背板PCIe高速總線完成數據交互。本項目采用的每塊數字化儀支持2通道1 GS/s,、14ibt的同步采集,，單個機箱最多可支持28通道的同步采集陣列。最后的系統連接效果可參考圖4示意圖,，該圖作為示范只給出了2個采集機箱共56通道,。這里提到的數字化儀采用坤馳科技自主研發的國產產品，基于高性能FPGA芯片架構,，最多具備8通道高速數據采集功能,，而且支持獨立配置使用，支持定制化算法開發,。

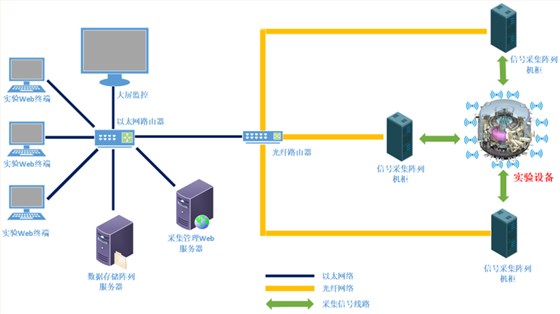

圖4. 系統硬件架構示意圖（僅示范56通道）

高精度同步采集：為保證多通道高精度同步采集,，如前文所述，需在硬件層面采用外部時鐘板為整套系統提供統一時鐘源,，并采用外部觸發板為整個系統采集提供統一觸發源,，最終保證采集的同步精度。再通過軟件層面對數字域信號進行相位對齊校準,，完善硬件層由芯片自身特性帶來的確定性延遲,，最終實現該多通道高精度采集陣列的時間同步<200ps。

創新技術架構：坤馳科技提供完整的軟硬件協同解決方案（如圖5所示）,，不僅能夠顯著降低客戶的二次開發成本,，而且具有以下創新優勢：

①軟件采用Web界面設計（如圖6所示），可用性,、安全性及可擴展性更高,；

②大數據存儲處理技術可輕松應對高速采集的海量數據,；

③大量采用開源技術和代碼，不會受制于外部制裁和干擾,；

④云原生架構的容器化部署,、微服務化設計和自動化運維等技術可做到更快交付；

⑤用戶終端免部署,，采用瀏覽器即可對系統狀態,、采集任務、采集數據等信息進行管理查看,，方便易用,。

圖5. 解決方案的系統示意圖

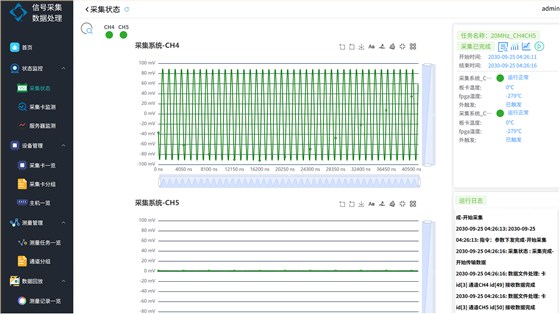

圖6. Web應用開發的軟件界面

應用展示：圖7、圖8分別為大型磁化靶平臺實際應用場景分析與輝光放電平臺實際應用場景分析,，數據采集控制端對全程關鍵節點進行測量觀測,，通過診斷探測系統將數據傳輸至數字化儀采集陣列。

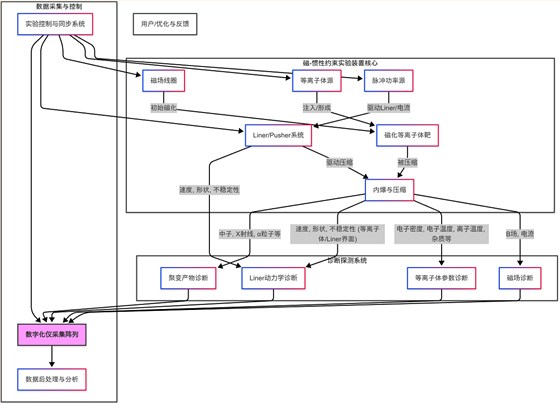

圖7. 大型磁化靶平臺實際應用場景框圖

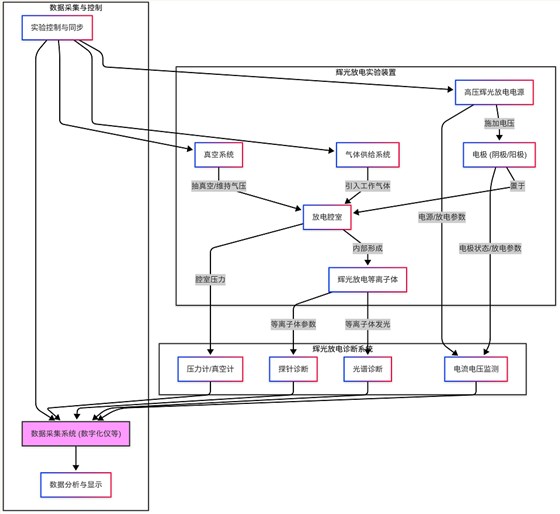

圖8.輝光放電平臺實際應用場景框圖

結論

綜上所述,，坤馳科技提供的數字化儀采集陣列系統,，憑借其高采樣率、精密時間同步,、可擴展的架構設計,，成功解決了大型物理實驗中普遍存在的高頻瞬態信號采集遺漏、多維度數據關聯不足,、實時處理存在瓶頸等核心痛點問題,。

相較于電子信息制造業中傳統的臺式儀器，坤馳科技的數字化儀采集陣列在以下方面展現出顯著的技術優勢：

? 高采樣率：系統具備高采樣率,，能夠精確捕捉ns級的高速瞬態信號,，有效避免信號遺漏。

? 精密時間同步：采用先進的同步技術,，實現多通道間ps級的時間同步,，確保多維度數據的時間一致性。

? 可擴展性：模塊化儀器先天優勢就能確保系統可根據實驗需求靈活擴展通道數量和功能,，為未來實驗的升級和擴展提供了便利,。

? 實時處理能力：強大的實時數據處理能力，能夠?qū)Σ杉降暮Ａ繑?shù)據進行實時分析和處理,，有效解決傳統儀器在實時處理方面的瓶頸問題,。

? 成本優勢：充分發揮數字化儀專業用于多通道同步采集的優勢，無需采購多臺數字示波器,，從而顯著降低設備的采購成本和維護成本。
