UHF技術原理

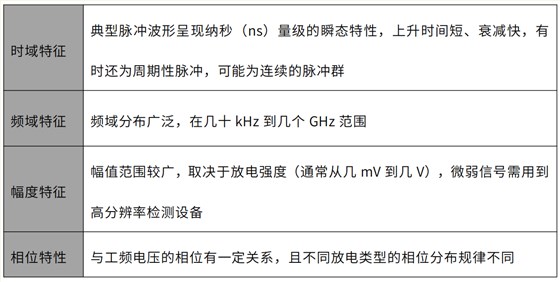

數字化儀作為一種高性能數據采集設備,，在局部放電檢測中展現出顯著的技術優勢，能夠有效提升檢測精度,、抗干擾能力和數據分析效率,。其優勢如下：

(1)高采樣率：數字化儀的采樣率可達GS/s，能夠精確捕捉局部放電產生的超高頻（UHF）或高頻（HF）瞬態脈沖（脈寬低至 ns 級）,。相較于普通局部放電檢測儀的采樣率,，數字化儀是專門強調以高采樣率為核心指標、專注于高速數據采集的高精度設備,。

(2)高分辨率：數字化儀可以提供高分辨率（通常為14位或16位）,，能夠區分更微小的電壓或電流變化，從而可有效區分微弱放電信號與背景噪聲,，尤其適用于低能量放電（如電暈放電）或強電磁干擾環境,。

(3)更強大的觸發能力：數字化儀相較于普通局部放電檢測儀的觸發功能可謂是豐富而強大，因?yàn)?/span>數字化儀支持算法級可編程觸發?（如局部放電檢測中需同時滿足相位相關性,、脈沖簇密度,、幅值變化率等復合條件），以及脈寬/斜率/相位窗口組合觸發等更智能的觸發方式,。

(4)超大的采集存儲深度：數字化儀通常配備比普通局部放電檢測儀更高的板載緩存,，而且支持多通道擴展存儲架構，可輕松配置出TB級的存儲空間,。而且,，數字化儀因?yàn)椴捎肞CIe等高速總線架構，可以輕松實現GB/s級別的數據吞吐率,，遠超任何類型的局部放電檢測儀,。

(5)強大的分析功能：數字化儀可以與工頻電壓信號進行精確的相位同步，將局部放電信號與工頻電壓的相位關系進行關聯分析,。這種相位同步功能可以生成PRPD（相位分辨局部放電）圖譜,，顯示放電脈沖在工頻電壓周期內的分布情況。PRPD圖譜可以顯示放電的強度和頻率分布,，幫助評估放電的嚴重程度,，并分析放電的發展趨勢，為故障預測提供依據,。另外,，數字化儀還可以提供PRPS（相位分辨脈沖序列）,、N-Q（放電量-相位）分析、頻譜分析,、數據處理,、數據管理、高級統計分析等多種專業功能,。

(6)高性能與便攜性兼顧：數字化儀因?yàn)槭悄K化架構?,，所以更容易實現?高采樣率、小體積,、低功耗?,。相較于便攜式或臺式的局部放電檢測儀，數字化儀在局部放電檢測中憑借輕量化設計,、靈活擴展性和便攜性,，可以很容易支持移動巡檢、分布式在線監測（GIS設備）,、電纜隧道監測,、機架部署與復雜的系統集成等，通過高精度采集,、多維度分析等強大功能實現高性能與便攜性的兼顧,。

除此以外，數字化儀還有以下特性和優勢：

(7)更高的有效位數：數字化儀通過專用ADC架構仍然可以在1GS/s以上的采樣率情況下仍然保持較高的有效位數（ENOB）,，而局部放電檢測儀和數字示波器類似,，由于硬件架構和多級信號鏈的緣故，通常在高采樣率下的有效位數會顯著降低,，所以同樣都是基于ADC原理,，數字化儀更能確保微弱放電脈沖觸發的可靠性。

(8)多通道同步采集：數字化儀通常支持2~8通道同步采集,，而且擴展出更多通道也很容易,，所以能夠同時接入不同類型的傳感器，例如高頻電流互感器（HFCT）,、超聲波傳感器（AE）等,。多通道同時采集可以探測放電信號的快慢與強弱，實現電-聲-電磁聯合檢測,，提供更全面的放電信息,；通過對不同位置傳感器接收到的信號進行分析，可以更準確地定位放電源的位置,。

(9)實時處理：數字化儀內置的FPGA可以實現實時信號處理（如濾波,、降噪、脈沖提取、峰值檢測等）,，從而減少后端計算機的負擔,，提高數據處理效率。

通過上述列舉數字化儀在局部放電中的優勢,，用戶可以很清楚地了解到數字化儀不僅解決了普通局部放電檢測儀在應用中的痛點,，還表現出專業檢測工具才擁有的特質。

案例一：某電力客戶選擇德國Spectrum公司的數字化儀產品,，目的是為了模擬局部放電的脈沖電流經過高頻傳感器之后完成信號采集這一完整過程,，具體方案流程如下圖2所示：

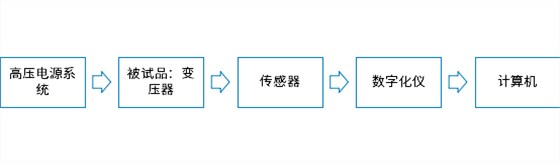

圖2. 局部放電的脈沖信號經過高頻傳感器的采集方案流程圖

按照上圖2的流程完成實物連接，如下圖3顯示,。該系統中高壓電源輸出端通過高壓電纜連接到被試品（變壓器）的高壓電極，被試品的低壓電極（或接地端）通過檢測阻抗（通常為50Ω或1kΩ）接地,，形成回路,。通過線纜將脈沖電流傳導出去，經過安裝的高頻傳感器檢測高頻電流信號,，通過傳感器的BNC輸出接口將信號傳輸出去,，最終由數字化儀采集設備進行采集顯示和數據存儲。

該數字化儀采型號為M4i.2211-x8,，采用PCIe接口,，可實現2通道同步采集，每通道最高1.25GS/s采樣率,，分辨率為8bit,。用戶也可以設置不同的采樣率，滿足不同帶寬信號的采集要求,。在模擬過程中,，高壓電源系統產生不同大小的放電信號，隨著高壓電源產生放電信號的減弱,，傳感器接收并轉換的信號也會隨之變小,，利用數字化儀的通道觸發可以有效采集信號并捕獲信號的變化（如圖3所示）。

圖3. 數字化儀通過高頻傳感器采集到的局部放電信號示意圖

在檢測到微弱信號時,，可預先設定一個略高于背景噪聲的閾值,，只有當信號強度超過此閾值時，數字化儀才啟動采集工作,。利用數字化儀的頻譜分析功能,，能夠?qū)π盘?hào)進行深入處理，從而實現相位信息的精確計算（如圖4）,，這對于分析信號的特性和來源具有重要意義,。此外，考慮到局部放電檢測可能需要長時間連續監測的需求，理想的數字化儀應具備將采集到的數據持續存儲至硬盤的能力,，以便完整記錄某段時間內發生的全部放電信息,，為后續的詳細分析和處理提供全面的數據支持。

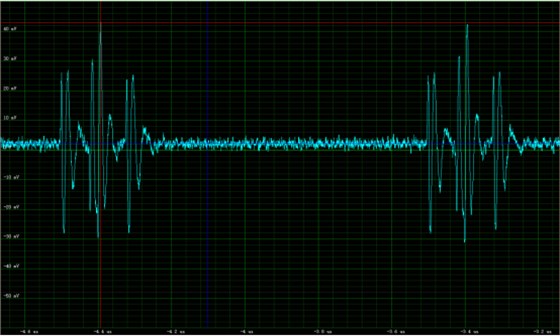

圖4. 左邊為數字化儀的時域和頻域圖,，右邊為局部放電關注的相位圖

案例二：某電力檢測公司客戶選擇坤馳科技自研的數字化儀（型號為QT12131+DC,，4通道，每通道采樣率為2GS/s,，帶寬900MHz,，14 bit，PCIe3.0x8）,，將其電力線纜的隨機放電信號通過數字化儀的4通道進行采集,，用于判斷信號的方位與距離測量。具體方案流程如下圖5所示（圖中的圓圈表示每個通道等待信號的過程）：

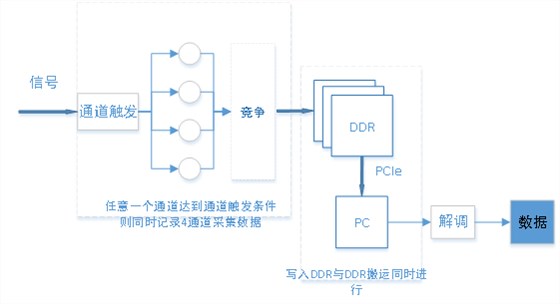

圖5. 用4通道數字化儀對隨機放電信號進行采集的方案流程圖

由上面的流程框圖可知,，該方案利用數字化儀的4路通道,，同步采集來自不同位置的隨機放電信號，實際采集效果如圖6所示,。借助數字化儀的通道觸發功能,，判斷各位置信號到達的先后順序，從而確定放電源的大致方位,。再利用時間戳功能獲取精確的時間信息,，進而實現對放電源距離的測量。

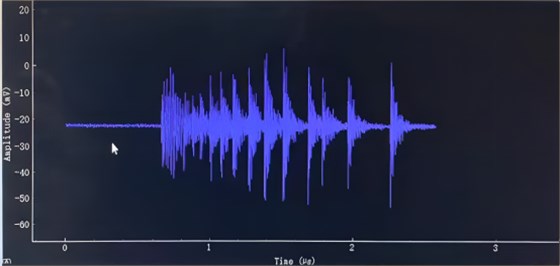

圖6. 利用數字化儀QT12131+DC采集到的隨機放電信號
